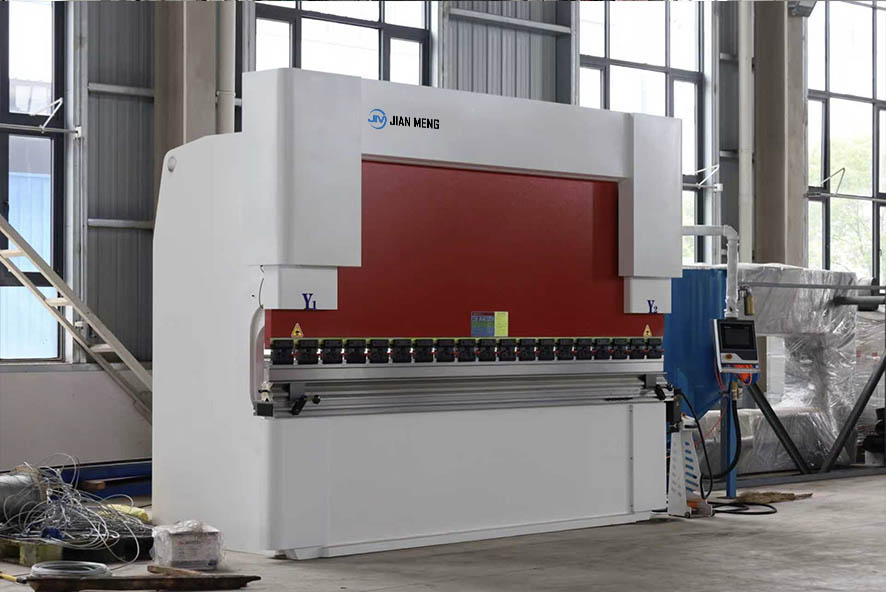

Электрогидравлический гибочный станок с ЧПУ

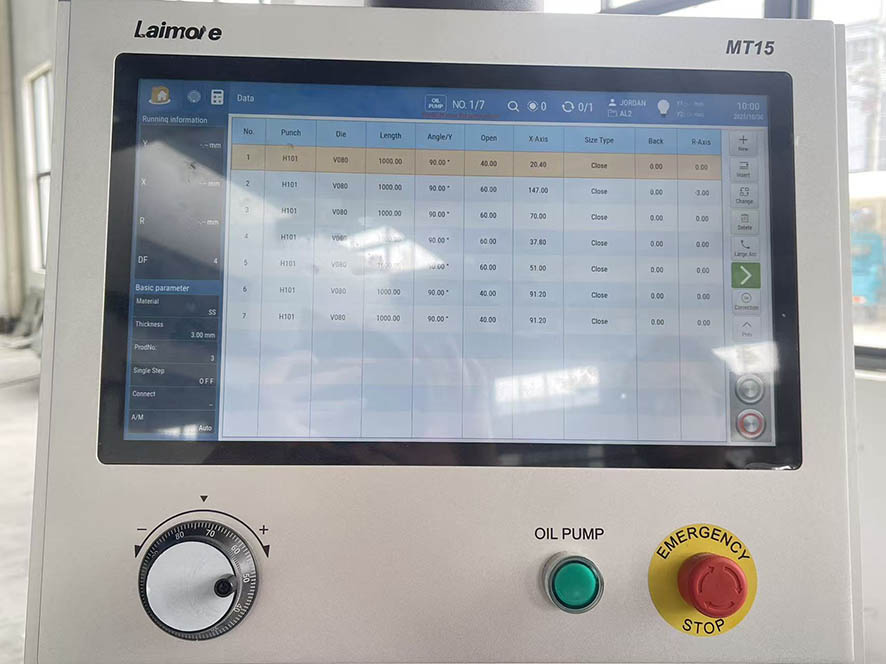

Система ЧПУ: Laimore MT15

  Система ЧПУ листогибочного пресса — это мозг всей машины, отвечающий за управление плунжером, задним упором и компенсацией рабочего стола для обеспечения точных углов гибки, размеров и позиционирования. Он служит основным блоком управления листогибочным прессом, автоматически управляя движением каждой оси на основе запрограммированных параметров гибки для достижения точных и эффективных операций гибки.

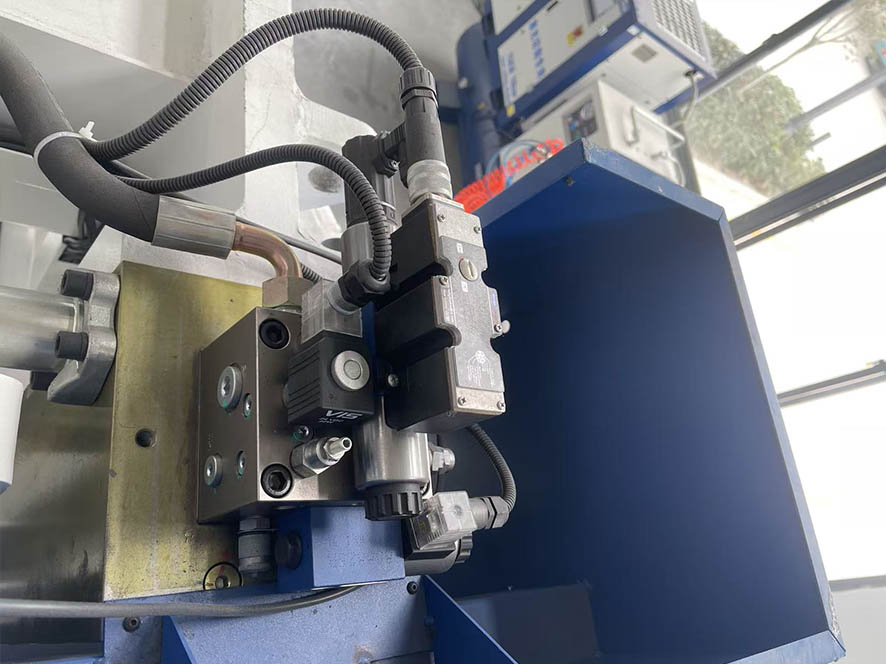

Группа гидравлических клапанов:

  Группа гидравлических клапанов является основным компонентом управления гидравлической системы, главным образом отвечающим за регулирование направления потока, давления и расхода гидравлического масла для достижения точного движения и синхронизированного управления гидроцилиндром. Он работает в соответствии с управляющими сигналами системы ЧПУ, координируя поток и распределение давления гидравлического масла для обеспечения синхронизации поршня, точного изгиба и безопасной работы.

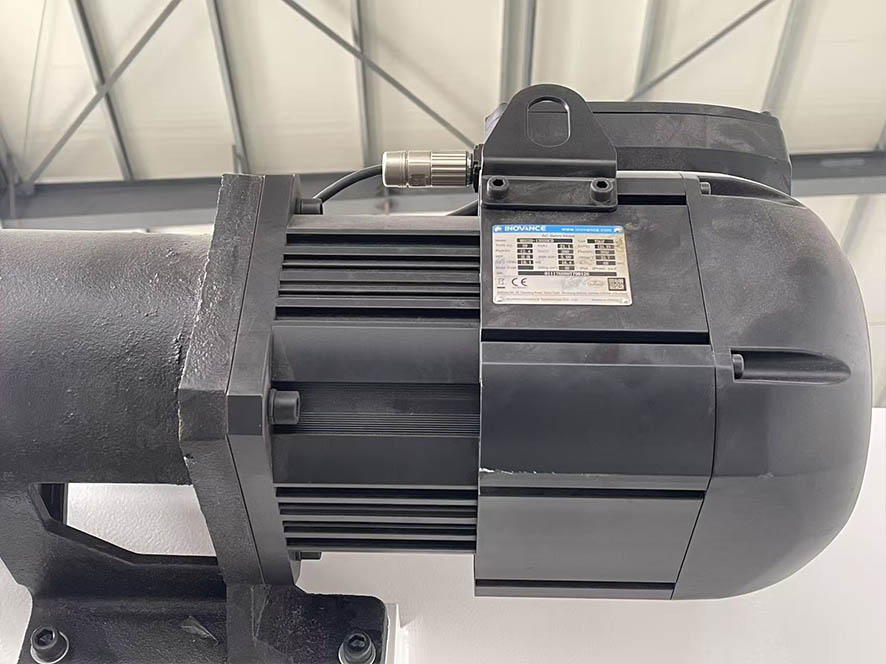

Серводвигатель: Китай INOVANCE

  Серводвигатель является одним из ключевых приводных компонентов всей системы, который используется для точного управления движением плунжера в гидравлической системе. Это высокоточный и управляемый двигатель, который может точно регулировать скорость, положение и крутящий момент в соответствии с сигналами управления и широко используется в станках с ЧПУ.

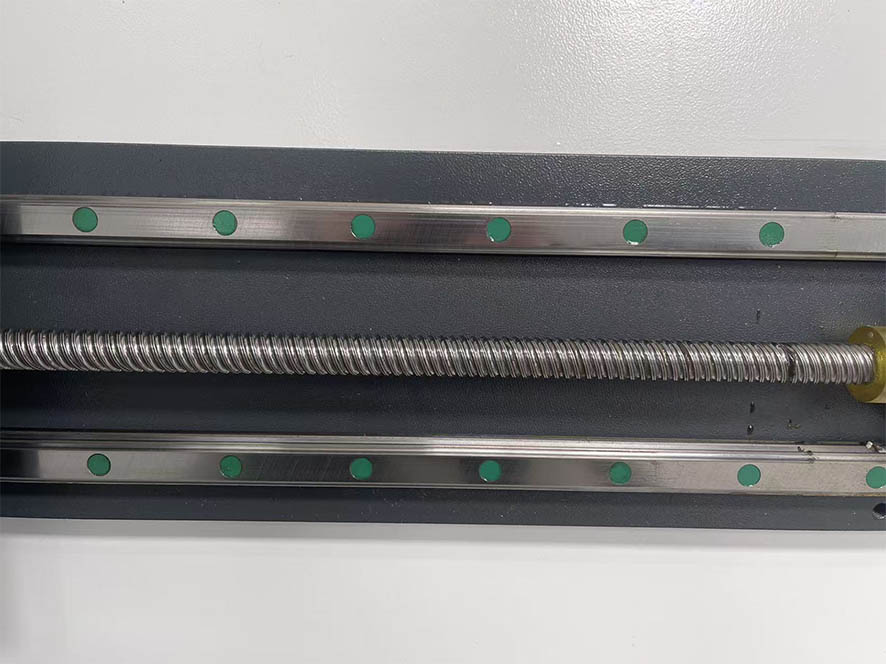

Шариковый винт и линейная направляющая: Тайвань Hiwin

  Шарико-винтовая передача является ключевым компонентом передачи в системе заднего упора, используемым для достижения высокоточного линейного позиционирования и перемещения. Это позволяет системе заднего упора поддерживать стабильное, быстрое и точное движение во время процесса гибки, служа важной основой для высокопроизводительной работы гибочного пресса.

  Линейная направляющая является важным компонентом системы заднего упора и направляющего механизма гидроцилиндра, предназначенной для обеспечения плавного и точного перемещения всех движущихся частей по прямой траектории. Это позволяет машине работать более плавно, точно и долговечно в процессе гибки, что делает ее фундаментальной конструкцией, незаменимой для современных листогибочных прессов с ЧПУ.

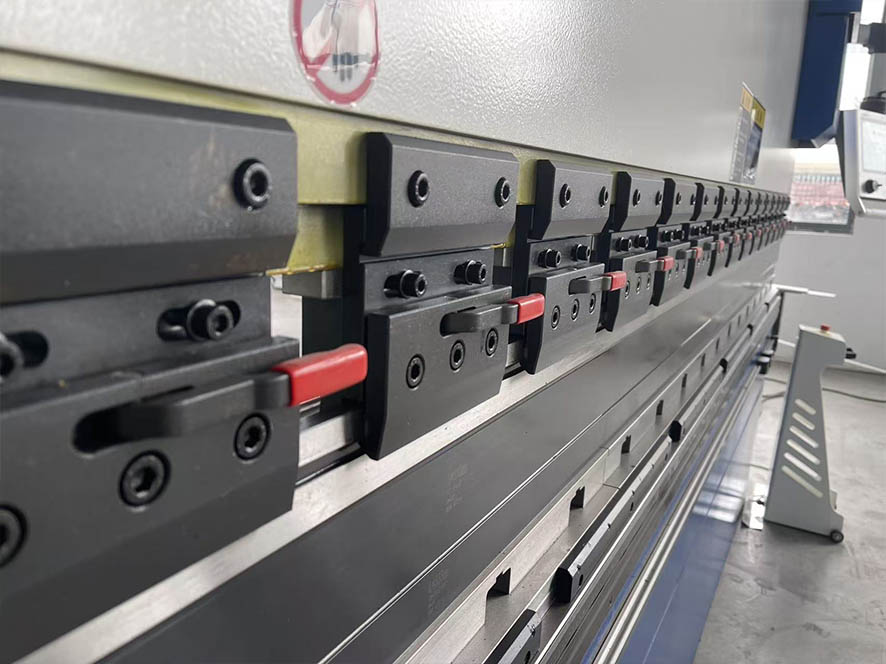

Быстрый зажим

  Быстрозажимной механизм представляет собой специализированный механизм, предназначенный для быстрой установки и замены штампов на листогибочных прессах. Это значительно сокращает время смены инструмента, повышает эффективность производства, обеспечивает высокую точность и эксплуатационную безопасность при зажимных операциях.

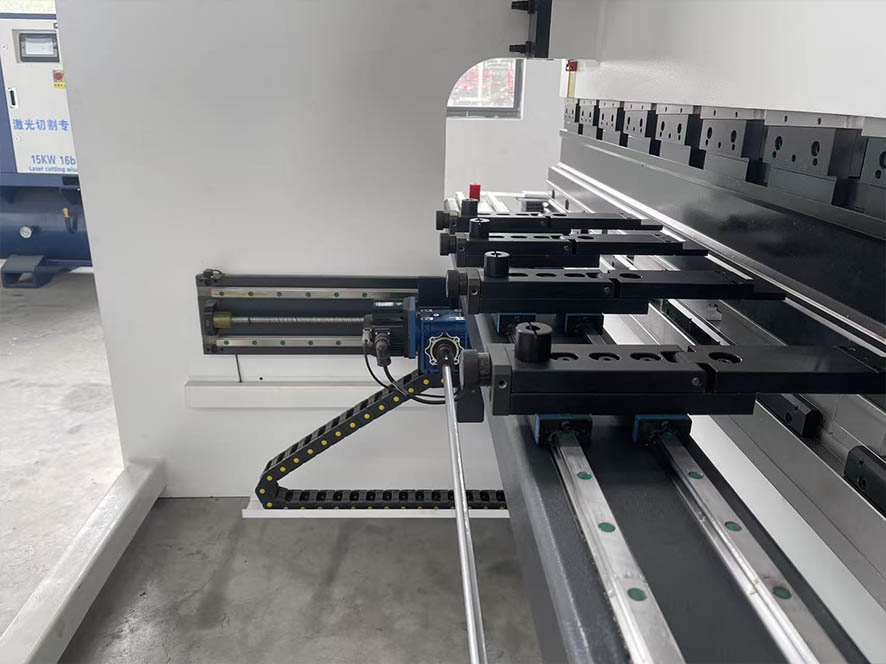

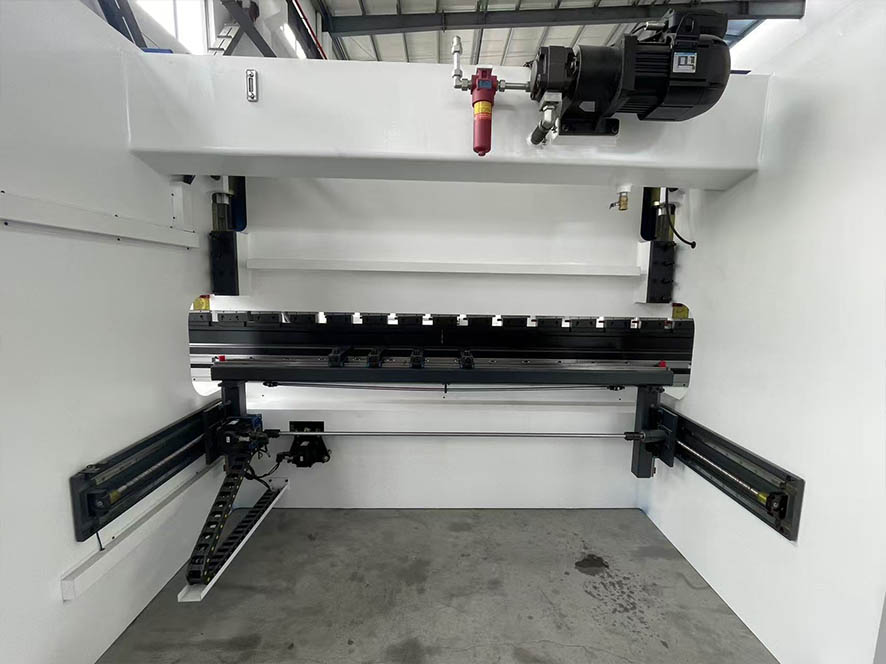

Задний датчик

  Задний упор является важным компонентом, используемым для позиционирования заготовок из листового металла для гибки. В нем используется шариковый винт с сервоприводом или система линейных направляющих для достижения высокоточной регулировки и повторяемого позиционирования заготовки.

Технические характеристики продукта

Категория	Элемент	Спецификация товара
Основные параметры	Номинальное давление	3000 кН
	Длина верстака	4000 мм
	Ход ползунка	250 мм
	Глубина горла	400 мм
Рабочая скорость	Быстрый	100 мм/с
	Нормальный	8 мм/с
	Возвращаться	100 мм/с
Система ЧПУ	Количество осей управления	4 + 1
	Ход по оси X	600 мм
	Мощность главного двигателя	22 кВт

Список конфигурации

  Все наши поставщики компонентов являются всемирно признанными брендами, гарантирующими надежное качество и бесперебойную послепродажную поддержку.

Структурное проектирование

  Структурный проект гибочной машины, разработанный JIANMENG Smart, использует 3D-моделирование PRO/E и анализ методом конечных элементов, чтобы гарантировать соответствие характеристикам прочности и жесткости. Рама гидравлического листогибочного пресса, изготовленная из стали Q235B, подвергается дробеструйной очистке, антикоррозионному покрытию и обработке для снятия вибрационных напряжений, что значительно повышает ее эксплуатационную стабильность, долговечность и долгосрочную надежность.

Прецизионный процессg

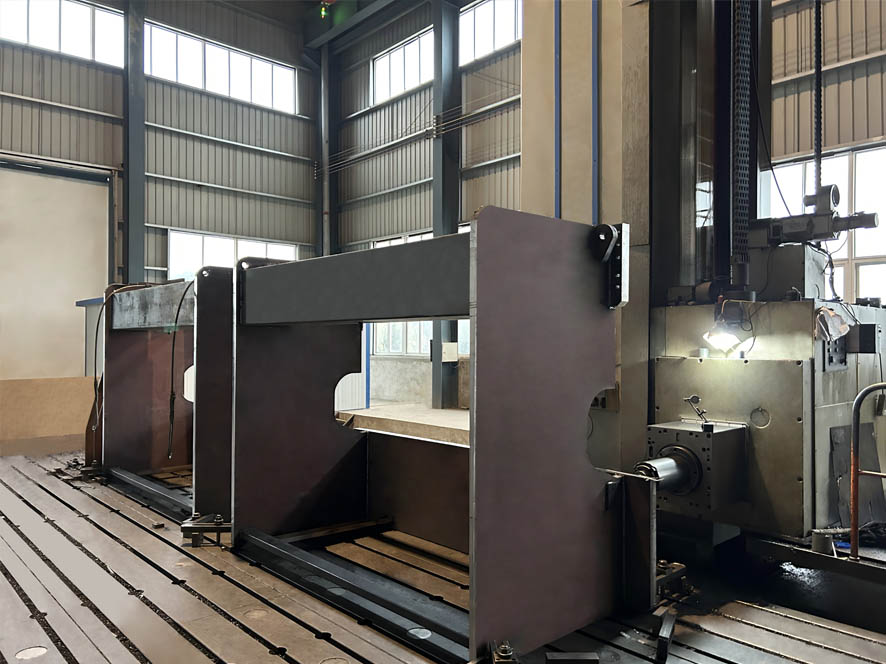

  Каркас гидравлического гибочного станка включает в себя рабочий стол, ползунок и боковые панели, каждая из которых изготовлена ​​с высокой точностью с использованием крупной системы ЧПУ, что гарантирует исключительную точность размеров. Электрогидравлическая сервосистема синхронизирует ползунок и рабочий стол, обеспечивая мониторинг ошибок в реальном времени и динамическую регулировку для высокоточной работы. Этот усовершенствованный контроль гарантирует, что листогибочный пресс может выполнять сложные процессы гибки с постоянной точностью даже в условиях неравномерной нагрузки, тем самым максимизируя качество продукции и производительность.

Продукты и услуги

Наши услуги

  JIANMENG поставляет не только современное оборудование, но и комплексное послепродажное обслуживание. Наша поддержка распространяется на весь жизненный цикл оборудования — от проектирования проекта и контроля производства до обучения операторов, технического обслуживания системы и поставки запасных частей — гарантируя устойчивую эксплуатационную эффективность и максимальную производительность.

Приложение

Промышленность бытовой техники

  В секторе бытовой техники гидравлические гибочные станки широко используются для производства металлических корпусов и внутренних деталей из листового металла для ряда продуктов, включая холодильники, стиральные машины, кондиционеры, микроволновые печи и электрические печи. Этот листогибочный пресс, оснащенный высокоточной электрогидравлической сервосистемой управления, выполняет сложные задачи гибки под разными углами с исключительной точностью, гарантируя точные размерные допуски и безупречное качество поверхности. В результате в бытовой технике достигается оптимальный баланс эстетической привлекательности и прочной структурной целостности.

Строительная промышленность

  В строительной отрасли гидравлические гибочные машины в основном используются для формования различных металлических элементов, в том числе панелей навесных стен, опор из конструкционной стали, рам для дверей и окон, лестничных перил и декоративных элементов кровли. Благодаря высокоточной электрогидравлической системе сервоуправления эти станки умело справляются со сложными операциями гибки и обработки листового металла большого формата, неизменно достигая строгой точности размеров и превосходного качества отделки поверхности.

Декоративная промышленность

  В декоративном секторе гидравлические листогибочные прессы играют жизненно важную роль в производстве множества металлических украшений, таких как панели из нержавеющей стали, металлические потолочные элементы, окантовки дверных коробок и аналогичная декоративная фурнитура. Эти системы превосходно справляются с точными задачами по гибке и сложному формованию, создавая бесшовные поверхности и изысканную отделку, которые улучшают визуальное качество декоративных инсталляций. Их работа основана на надежном гидравлическом механизме управления, который гарантирует стабильную производительность и исключительную точность формования, что делает их оптимальным выбором как для архитектурных целей, так и для внутренней отделки.
